推薦產品

焊制Y型過濾器

產品概述

  上海慶工焊制Y型過濾器是除去液體中少量固體顆粒的小型設備,可保護設備的正常工作,當流體進入置有一定規格的濾網的濾筒后,其雜質被阻擋,而清潔的濾液則由焊制Y型過濾器出口排出。當需要清洗時,只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。上海慶工焊制Y型過濾器又名除污器、過濾閥,是輸送介質管道系統不可缺少的一種裝置。

產品特點

  上海慶工焊制Y型過濾器整體采用無縫鋼管進行焊接組裝而成,其整體長度或高度可由客戶或現場實際情況進行定做,法蘭型式可選WN、SO、PL,并可進根據客戶要求進行無損檢測(RT射線、UT超聲波、磁粉MT),材質及壓力均可按客戶要求進行定做。上海慶工焊制Y型過濾器可選裝壓力表、壓差計、排污閥等零配件。

Y型過濾器分類

1、鑄制法蘭Y型過濾器  5、高壓鍛造Y型過濾器
2、焊制Y型過濾器 6、拉桿伸縮Y型過濾器
3、螺紋Y型過濾器   7、異徑Y型過濾器
4、Y型夾套加熱過濾器 8、塑料Y型過濾器

焊制Y型過濾器適用范圍

  ●泵前保護     ●過濾潤滑油、航煤等油品     ●制冷系統中的物料     ●涂裝清洗
  ●化工、石油化生產中的物料     ●濾清樹脂、丙烯酸和黏膠乳劑     ●防止噴頭堵塞

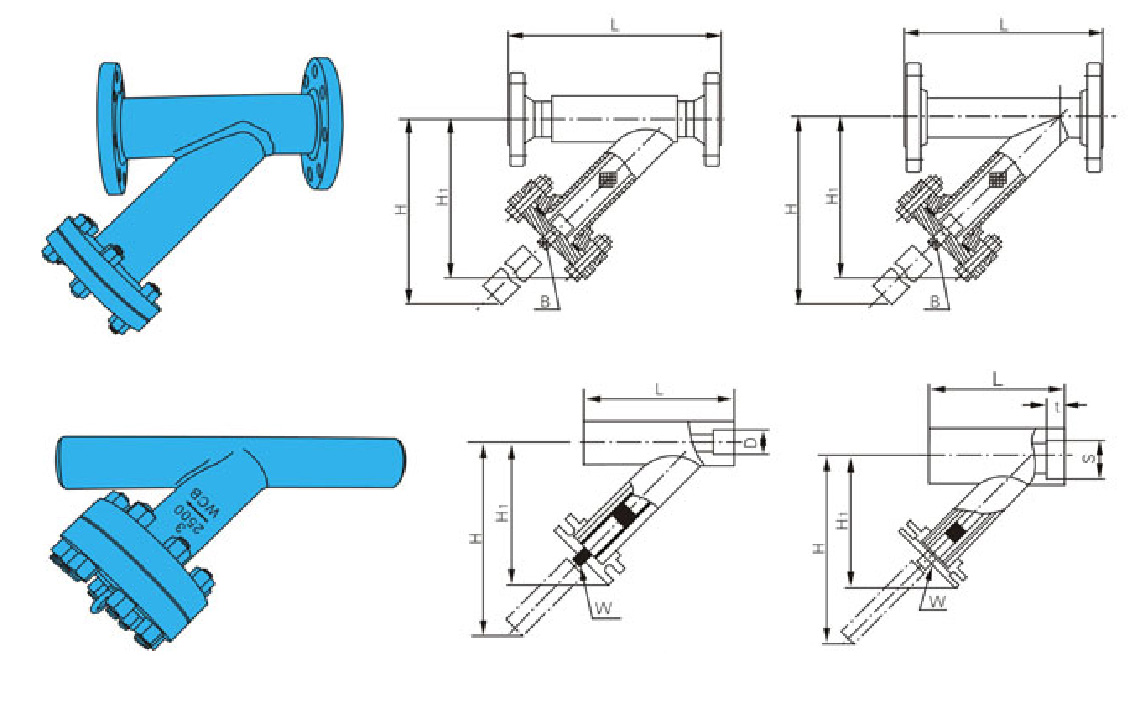

焊制Y型過濾器結構

焊制Y型過濾器

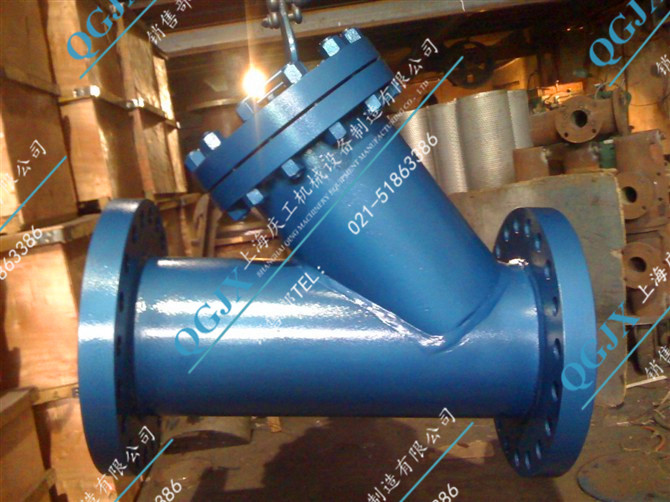

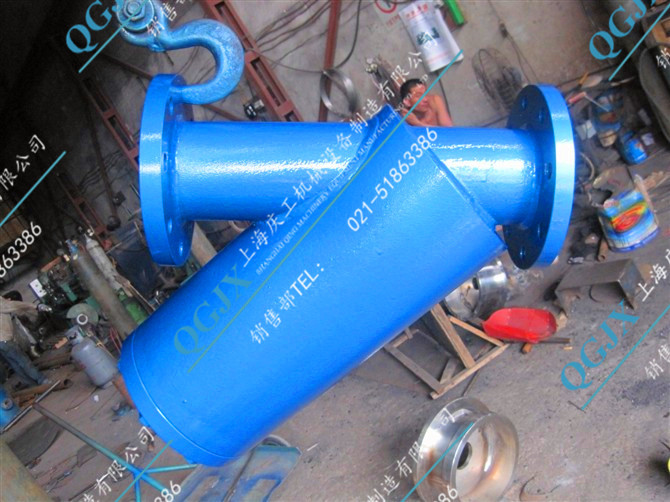

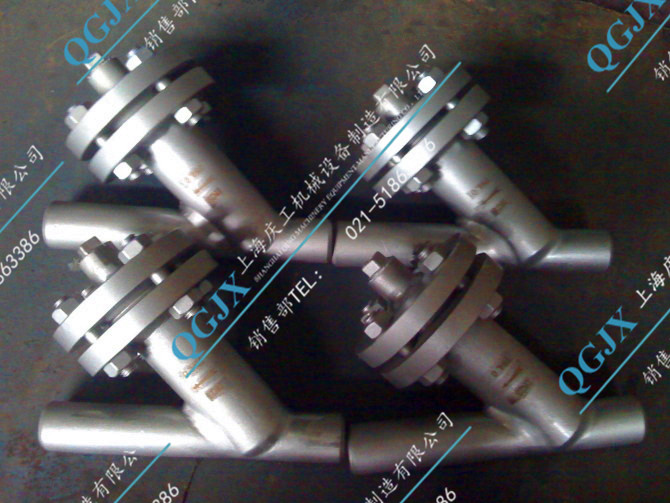

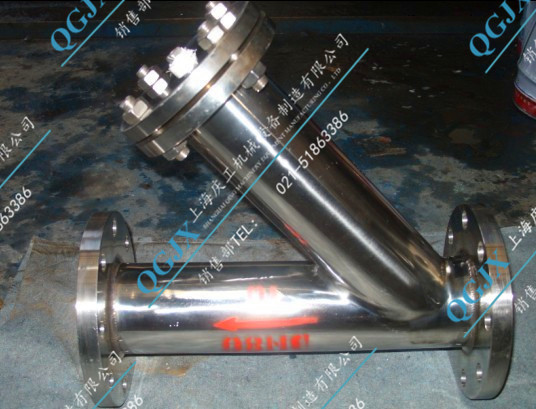

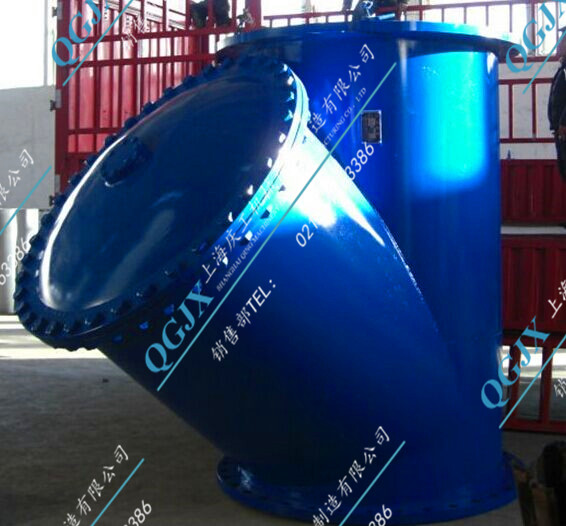

焊制Y型過濾器實物圖

焊制Y型過濾器

焊制Y型過濾器

焊制Y型過濾器

焊制Y型過濾器

焊制Y型過濾器

焊制Y型過濾器



焊制Y型過濾器綜合參數

殼體材質

20#    304(CF8)  304L(CF3)  316(CF8M)其他特殊材

濾芯材質

304  304L   316   316L   其他特殊材

公稱通徑/公稱壓力

DN15—1500mm    PN0.6—20.0MPa

過濾精度

10目—500目 或更高

連接形式

對焊連接或承插焊連接(I) 法蘭連接(II)螺紋連接(III)

法蘭標準

HG  GB  HGJ  JB  ANSI  JIS  DIN  BS   NF

密封面

突面(RF) 平面(FF) 凹凸面(MFM) 榫槽面(TG)

工作溫度

碳鋼:-30℃—+350℃    不銹鋼:-80℃—+480℃

外表

碳鋼:防腐油漆         不銹鋼:酸洗處理或防腐油漆

設計制造檢測標準

SH/T3411-1999    HG/T21637

焊制Y型過濾器尺寸表



公稱通徑

DN

尺寸(mm)



有效過濾面積┫Effective Filtrate Area

L

H

15

260

177

0.00252

20

280

196

0.003

25

290

208

0.0033

32

310

227

0.0051

40

320

238

0.0052

50

300

240

0.0063

65

340

274

0.0091

80

380

307

0.0127

100

450

349

0.018

150

580

424

0.033

200

700

520

0.054

250

800

606

0.078

300

950

728

0.114

焊制Y型過濾器配件

焊制Y型過濾器
過濾器本體濾芯
焊制Y型過濾器
過濾器席型網
焊制Y型過濾器
過濾器排污閥
焊制Y型過濾器
過濾器壓力表
焊制Y型過濾器
過濾器壓差計



Y型過濾器訂貨須知

  訂貨時請標注如下參數:型號、口徑、材質、壓力、法蘭標準、過濾精度、數量,如客戶對產品有特殊要求,請在詢價時一并提出。
