Y型過濾器是除去液體中少量固體顆粒的小型設備，可保護設備的正常工作，當流體進入置有一定規格的濾網的濾筒后，其雜質被阻擋，而清潔的濾液則由Y型過濾器出口排出。當需要清洗時，只要將可拆卸的濾筒取出處理后重新裝入即可。因此使用維護極為方便。Y型過濾器又名除污器、過濾閥，是輸送介質管道系統不可缺少的一種裝置。

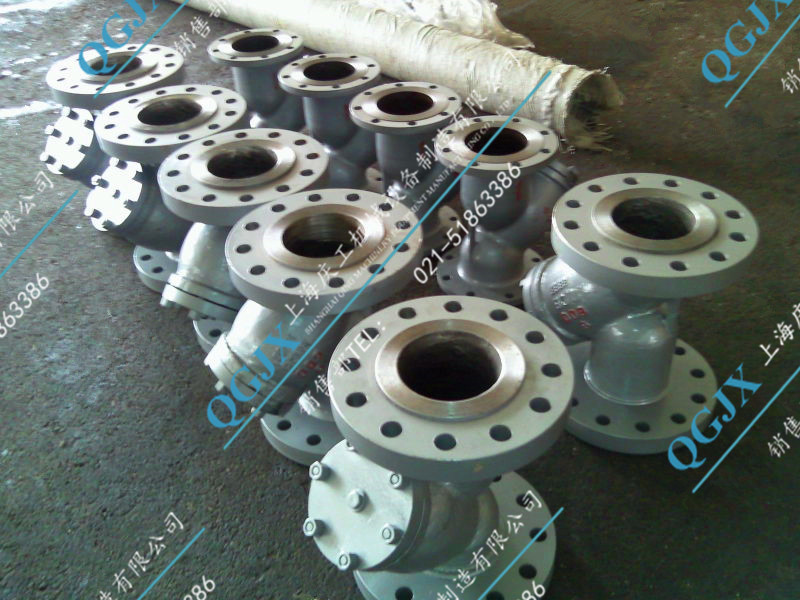

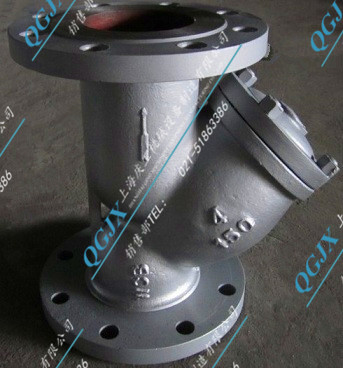

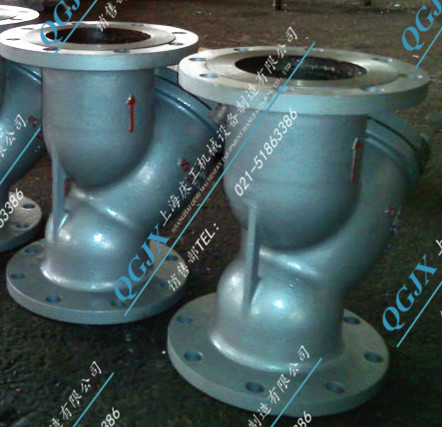

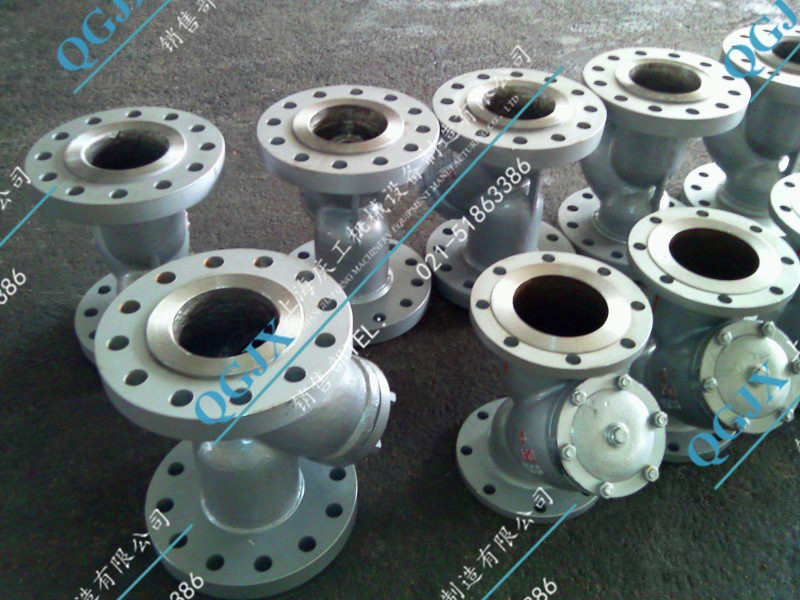

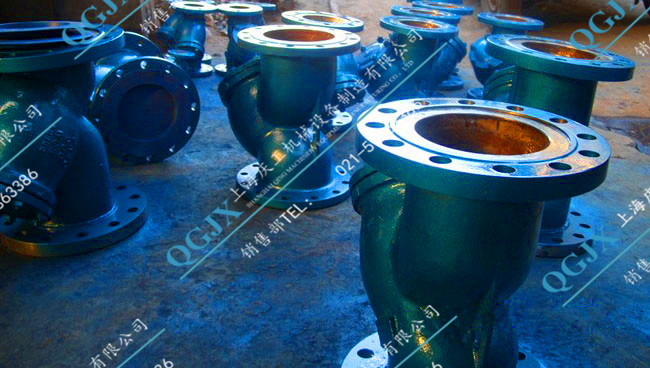

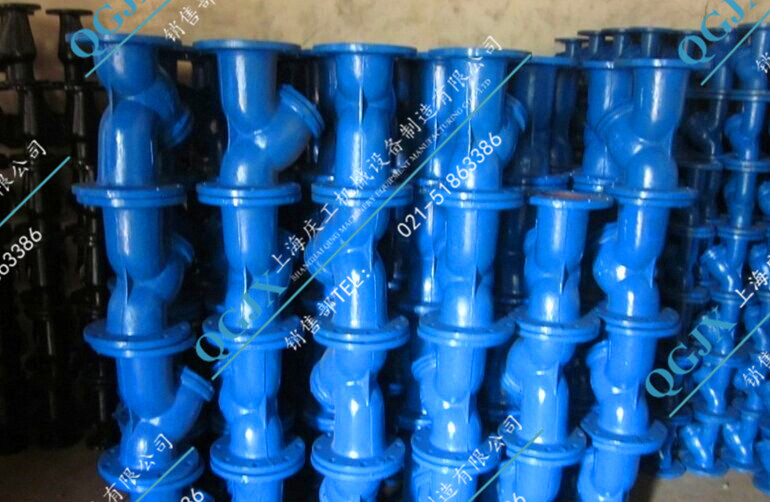

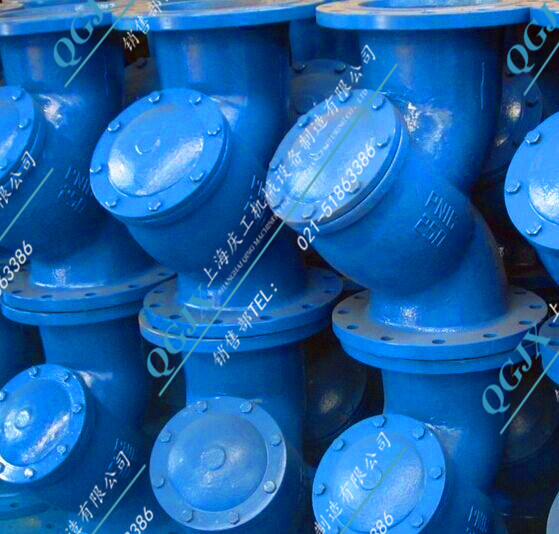

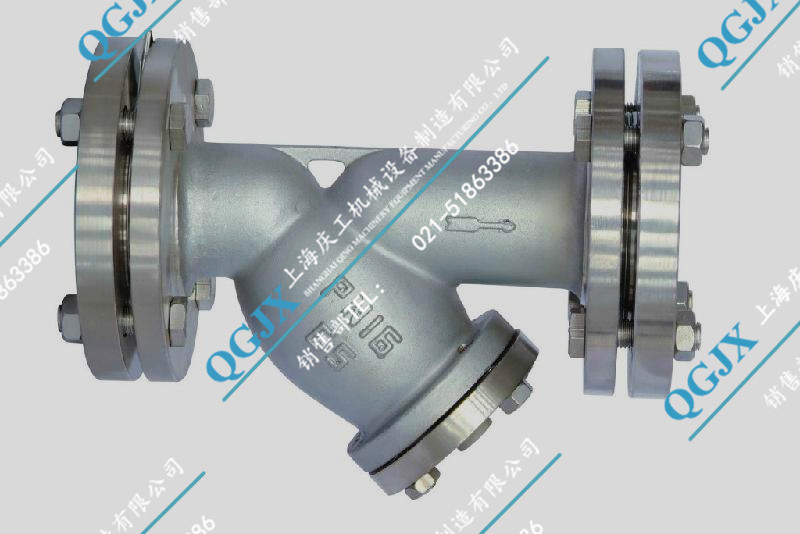

鑄制Y型過濾器其整體采用上海慶工機械專用“精鑄”模具一體成型，材質及壓力均可按客戶要求進行定做，Y型過濾器整體不存在焊接點，使泄漏成存在點更低。Y型過濾器可選裝壓力表、壓差計、排污閥等零配件。
| 1、鑄制法蘭Y型過濾器 | 5、高壓鍛造Y型過濾器 |
| 2、焊制Y型過濾器 | 6、拉桿伸縮Y型過濾器 |
| 3、螺紋Y型過濾器 | 7、異徑Y(jié)型過濾器 |
| 4、Y型夾套加熱過濾器 | 8、塑料Y型過濾器 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
殼體材質 |
A3（WCB） 304（CF8） 304L（CF3） 316（CF8M）其他特殊材 |
|
濾芯材質 |
304 304L 316 316L 其他特殊材 |
|
公稱通徑/公稱壓力 |
DN15—1500mm PN0.6—20.0MPa |
|
過濾精度 |
10目—500目 或更高 |
|
連接形式 |
對焊連接或承插焊連接（I） 法蘭連接（II）螺紋連接（III） |
|
法蘭標準 |
HG GB HGJ JB ANSI JIS DIN BS NF |
|
密封面 |
突面（RF） 平面（FF） 凹凸面（MFM） 榫槽面（TG） |
|
工作溫度 |
碳鋼：-30℃—+350℃ 不銹鋼：-80℃—+480℃ |
|
外表 |
碳鋼：防腐油漆 不銹鋼：酸洗處理或防腐油漆 |
|
設計制造檢測標準 |
SH/T3411-1999 HG/T21637 |
|

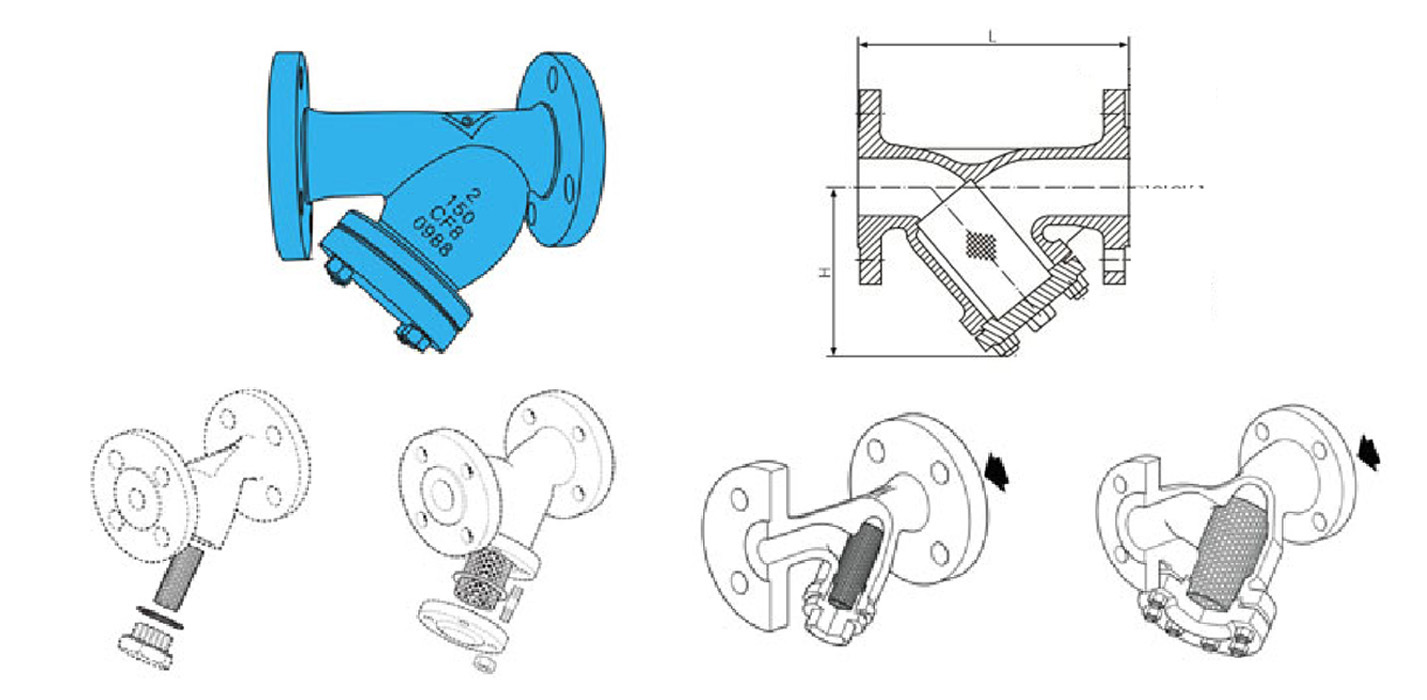

公稱通徑 DN |
尺寸 |
有效過濾面積┫Effective Filtrate Area |
|
|
L |
H |
||
|
25 |
155 |
75 |
0.00343 |
|
32 |
175 |
82 |
0.00486 |
|
40 |
200 |
100 |
0.00767 |
|
50 |
215 |
115 |
0.01160 |
|
65 |
245 |
150 |
0.02111 |
|
80 |
285 |
180 |
0.03029 |
|
100 |
305 |
200 |
0.04063 |
|
125 |
350 |
230 |
0.05589 |
|
150 |
385 |
235 |
0.07709 |
|
200 |
460 |
310 |
0.11967 |
|
250 |
555 |
390 |
0.19155 |
|
300 |
590 |
420 |
0.26738 |
|
350 |
695 |
520 |
0.32535 |
|
400 |
785 |
580 |
0.40946 |
|
450 |
850 |
640 |
0.52837 |
|
500 |
900 |
700 |
0.65385 |
 過濾器本體濾芯 |
 過濾器席型網 |
 過濾器排污閥 |
 過濾器壓力表 |
 過濾器壓差計 |
|
訂貨時請標注如下參數：型號、口徑、材質、壓力、法蘭標準、過濾精度、數量，如客戶對產品有特殊要求，請?jiān)谠儍r(jià)時一并提出。
